随着汽车内饰智能化、轻量化和模块化程度不断提高，越来越多的汽车内饰件开始集成PCB线路板、传感器、氛围灯、按键控制模块、显示面板及电子控制单元。传统螺丝固定、胶水粘接或卡扣装配方式，在装配效率、稳定性、外观一致性和长期可靠性方面逐渐难以满足批量化生产需求。PCB线路板热铆工艺凭借连接牢固、外观整洁、成本低、自动化程度高等优势，已广泛应用于汽车门板、仪表板、中央扶手、顶灯、空调出风口、座椅调节面板、氛围灯组件等汽车内饰件装配中。
一、什么是PCB线路板热铆工艺？
PCB线路板热铆工艺，是指在汽车内饰塑料件上预先设计塑料定位柱或铆柱，装配时将PCB线路板套入定位柱，通过热铆头对塑料柱进行加热、软化、加压成型，使塑料柱顶部形成蘑菇头、平头或翻边结构，从而将PCB线路板牢固固定在塑料基件上。
该工艺不需要螺丝、螺母、胶水等额外耗材，主要依靠塑料材料自身受热软化后重新成型的特性，实现塑料件与PCB线路板之间的机械锁紧。热铆完成后，PCB板位置稳定，不易松动，能够满足汽车内饰件在振动、温差、长期使用环境下的装配可靠性要求。
二、汽车内饰件为什么适合采用PCB热铆？
汽车内饰件通常对外观、装配强度、空间结构和生产效率都有较高要求。采用PCB线路板热铆工艺，能够在不破坏产品外观的前提下，实现内部线路板的快速固定。
首先，热铆工艺可以减少螺丝等金属紧固件的使用，降低零件数量和装配成本，同时也避免了螺丝松动、滑牙、生锈等问题。其次，热铆点位可以根据产品结构灵活设计，适合多点同步铆接，特别适合异形汽车内饰件和多孔位PCB板固定。再次，热铆后的连接点外观整齐，结构紧凑，不会占用过多安装空间，有利于汽车内饰件小型化和轻量化设计。

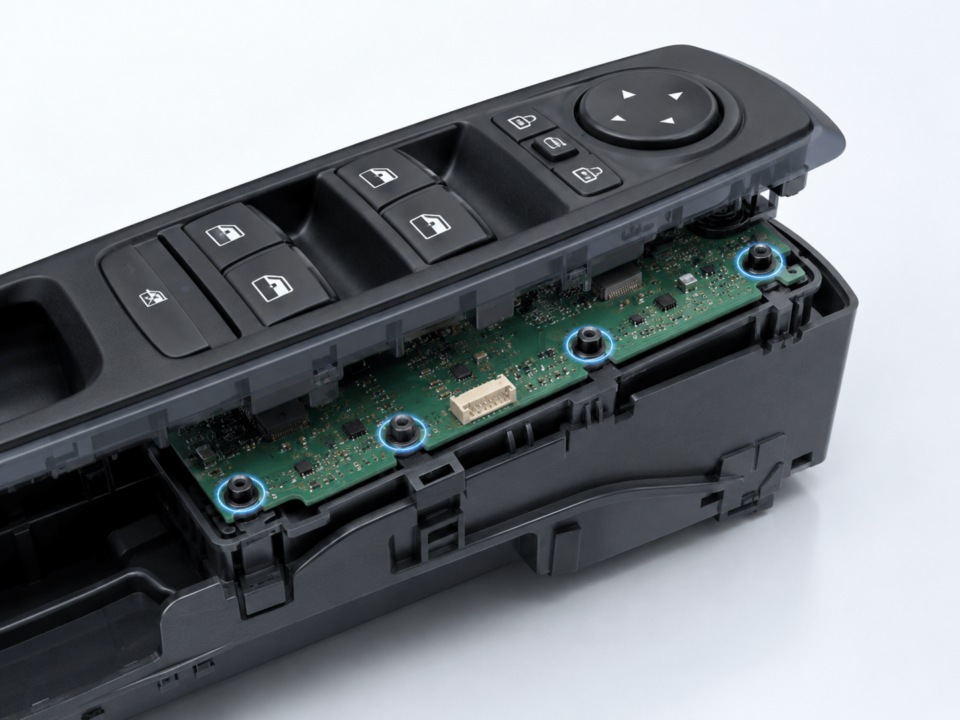

对于带有电子功能的汽车内饰件，例如门板开关总成、氛围灯模组、空调控制面板、顶灯控制板等，PCB线路板需要长期保持稳定位置。热铆工艺能够有效防止线路板晃动、异响和接触不良，提高整件产品的装配品质

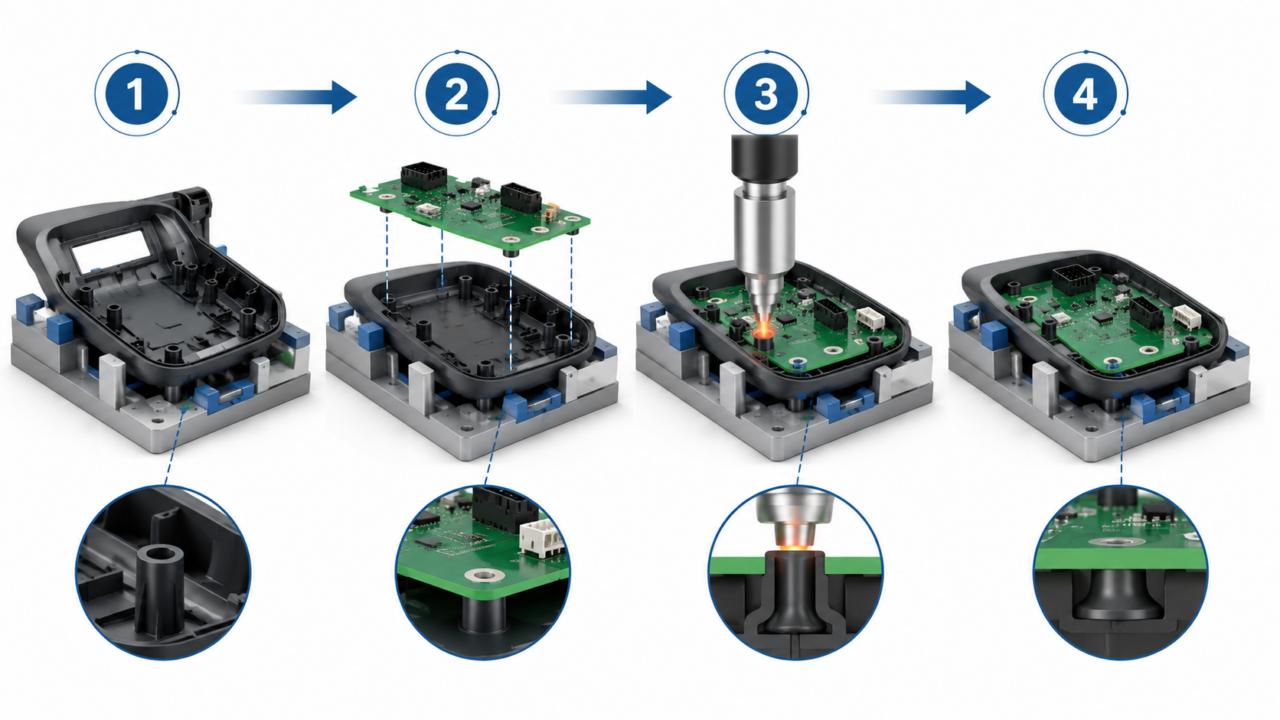

三、汽车内饰板热铆工艺流程
汽车内饰板热铆一般包括以下几个步骤：
第一步，将汽车内饰塑料件放入专用定位治具中，通过仿形定位、限位柱、压紧机构等方式确保产品放置稳定。
第二步，将PCB线路板按照定位孔装入塑料铆柱位置，保证线路板孔位与塑料定位柱完全对应，避免偏位、翘板或压伤电子元件。
第三步，设备启动后，热铆头下降至铆柱位置，对塑料柱顶部进行局部加热，使其达到可塑化状态。
第四步，在设定压力和行程作用下，热铆头将软化后的塑料柱压制成指定铆头形状，形成稳定的机械锁紧结构。
第五步，经过短时间保压和冷却定型后，热铆头上升，产品完成铆接。
第六步，对热铆点外观、铆头高度、铆接强度、PCB板平整度和功能导通情况进行检测，确保产品符合生产要求。
四、热铆的关键工艺参数
热铆质量是否稳定，主要取决于温度、压力、时间、行程和治具定位等因素。
温度是影响塑料软化程度的核心参数。温度过低，塑料柱无法充分成型，容易出现虚铆、铆头不饱满、固定不牢等问题；温度过高，则可能导致塑料碳化、拉丝、发白，甚至影响PCB板及周边电子元件。
压力和行程决定铆头成型效果。压力不足会造成铆点松动，压力过大则可能压裂PCB板、压伤电子元件或导致塑料溢料过多。因此，在实际生产中需要根据塑料材质、铆柱直径、PCB板厚度和铆点形状进行合理调试。
加热时间和保压冷却时间也非常关键。加热时间过短，塑料未完全软化；加热时间过长，会影响节拍并增加热损伤风险。冷却不足时，铆头还未完全定型，容易回弹或变形。
此外，治具定位精度同样重要。汽车内饰件通常外形复杂、面积较大，如果定位不稳定，容易造成铆点偏位、PCB板受力不均、局部翘曲等问题。因此，热铆设备应配备高精度仿形治具、压紧机构、防错检测和多点同步控制系统。
五、常见热铆缺陷及解决方法
在PCB线路板热铆过程中，常见问题包括虚铆、铆头开裂、PCB板变形、铆点偏位、塑料拉丝、铆头发白、铆点高度不一致等。
如果出现虚铆，通常需要检查热铆温度是否偏低、压力是否不足、铆柱高度是否不够或加热时间是否过短。
如果PCB板出现压痕或裂纹，可能是压力过大、行程过深、治具支撑不到位，或者PCB孔位与塑料柱存在偏差。
如果铆头出现发白、碳化或拉丝现象，需要检查温度是否过高、热铆头表面是否粘料、冷却时间是否不足，以及铆头材料和表面处理是否合适。
如果多点铆接高度不一致，则需要检查热铆头高度、各点温度一致性、下模支撑平面度和产品本身变形情况。
通过合理优化温度、压力、时间、行程以及工装定位，可以明显提升PCB线路板热铆的一致性和稳定性。

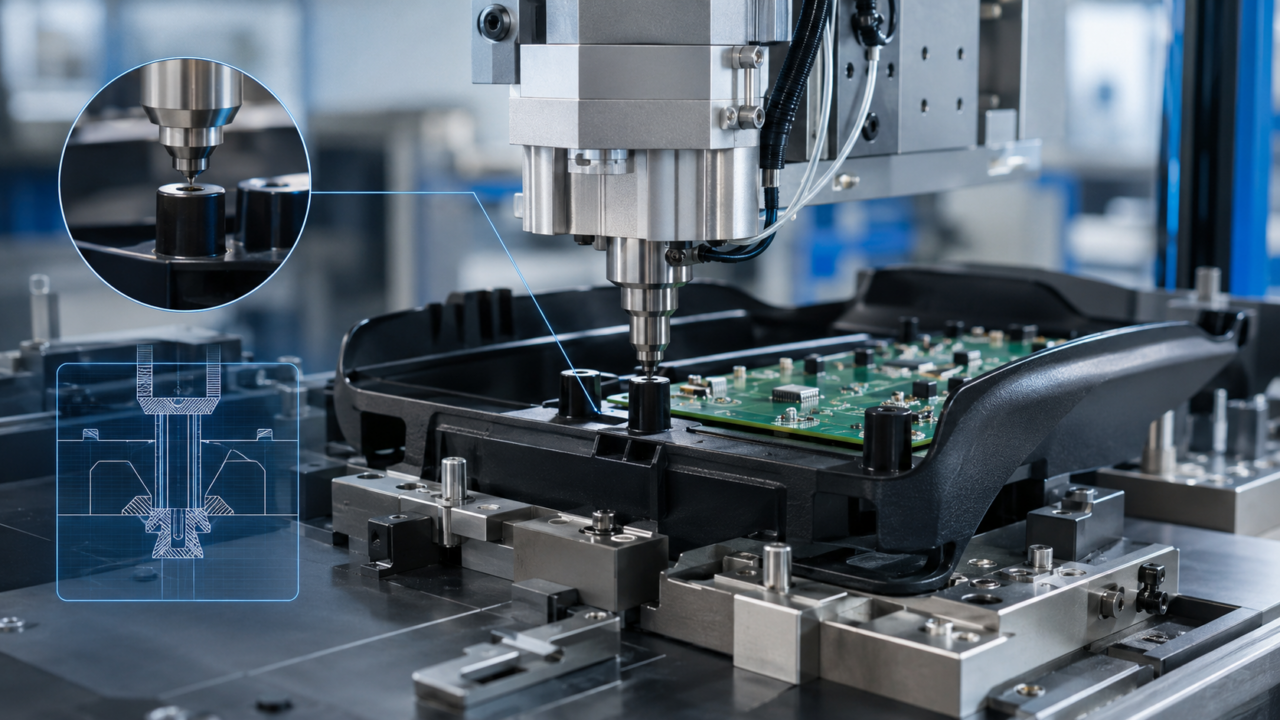

六、汽车内饰件PCB热铆设备特点
针对汽车内饰件PCB线路板热铆应用，设备通常需要具备多点同步热铆、独立温控、精准定位、稳定压合和自动化检测等功能。
设备可根据产品铆点数量设计单头、多头或整板式热铆结构，实现多个塑料柱一次成型，提高生产效率。对于不同材质和不同铆点位置，也可以采用分区温控或单点独立温控，使每个铆点都保持稳定的热成型效果。
在人机操作方面，设备可通过PLC控制系统和触摸屏设置热铆温度、下压行程、保压时间、冷却时间、报警参数等，实现参数可视化管理。配合安全光栅、急停按钮、双手启动、防错检测和数据记录功能，可满足汽车零部件批量生产对安全性和可追溯性的要求。
对于高要求产品，还可以增加压力监控、位移监控、温度实时反馈、扫码追溯、CCD检测、自动上下料等功能，进一步提高产品良率和生产稳定性。
七、PCB线路板热铆工艺的优势
与螺丝固定相比，PCB热铆无需额外紧固件，减少装配工序，降低材料成本和人工成本。与胶水粘接相比，热铆工艺固化速度快、连接稳定、无胶水污染，更适合自动化生产。与普通卡扣装配相比，热铆连接强度更高，抗振动性能更好，更适用于汽车长期使用环境。
同时，热铆工艺还具有外观整洁、结构紧凑、重复精度高、生产节拍快、适合批量制造等优点。对于汽车内饰电子化趋势下的PCB固定应用，热铆已经成为一种高效、可靠、经济的装配方式。
