热板焊接是一种常见的塑料连接工艺，广泛应用于汽车零部件、家电、水箱、蓄电池、灯具、滤芯、医疗器械以及各类密封塑料制品中。

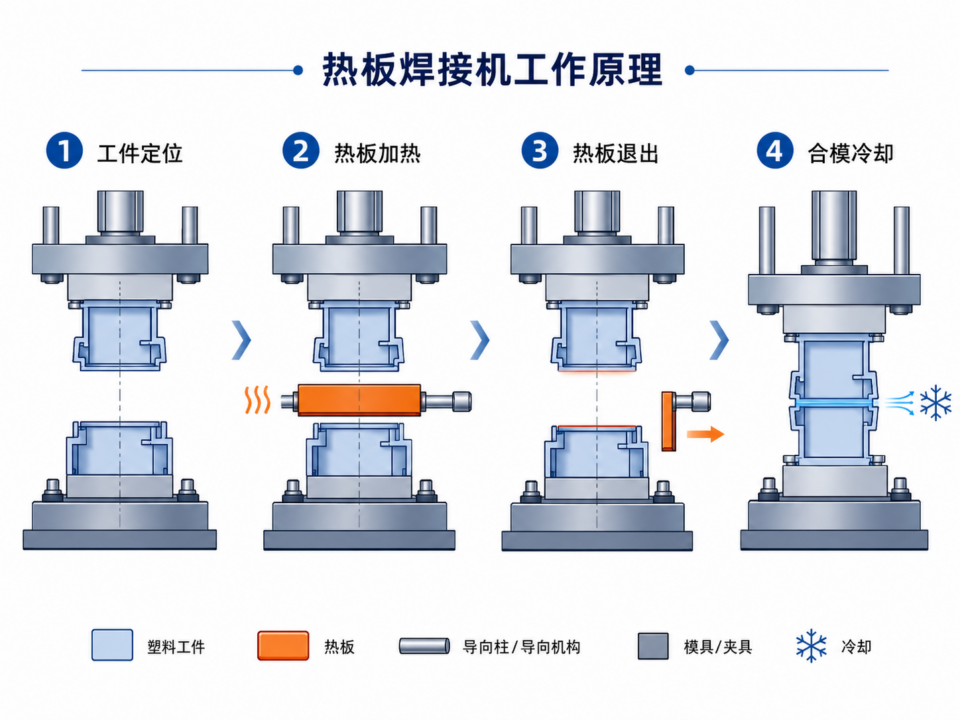

其基本原理是：通过加热板对上下两个塑料工件的焊接面进行加热，使塑料表面达到熔融状态；随后热板退出，两个工件快速合模，并在一定压力下完成焊接和冷却固化。

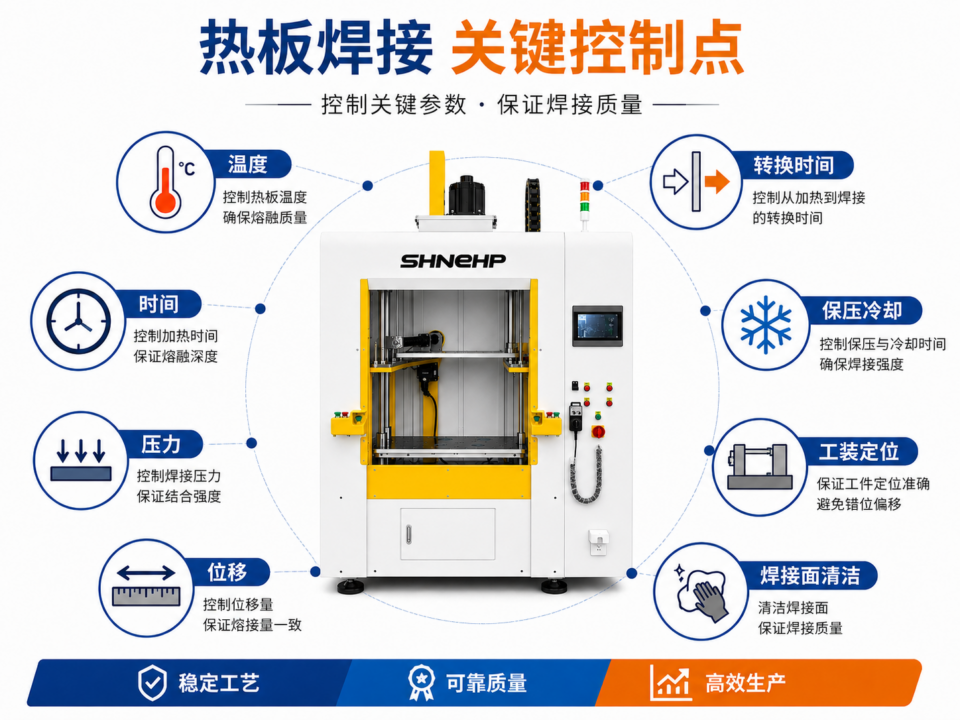

热板焊接工艺虽然应用范围广、焊接强度高，但在实际生产过程中，温度、时间、压力、位移、工装定位等因素都会影响最终的焊接质量。
那么，热板焊接机在焊接过程中，究竟有哪些问题需要重点关注？
一、热板温度是否合适
热板温度是影响焊接质量的重要参数之一。
如果温度过低，塑料焊接面无法充分熔化，容易出现虚焊、焊接强度不足、焊缝不均匀以及漏水、漏气等问题。
如果温度过高，则可能造成塑料过度熔化、材料分解、冒烟、发黄、拉丝、粘热板以及产品变形。
不同塑料材料的熔点和热稳定性不同，因此，热板温度不能采用统一标准，而应根据以下因素进行调整：
- 塑料材料种类；
- 产品壁厚；
- 焊接面积；
- 焊接筋结构；
- 产品尺寸；
- 加热板结构；
- 实际焊接质量要求。
此外，还需要关注热板不同区域的温度是否均匀。如果热板局部温差过大，可能造成产品部分区域已经充分熔化，而其他区域仍然熔化不足。
二、加热时间是否合理
加热时间直接决定塑料焊接面的熔融程度。
加热时间过短，塑料表面的熔融层较薄，两个工件合模后无法形成充分融合，容易出现焊接不牢和密封性能不稳定。
加热时间过长，则会导致熔融量过大，造成产品塌陷、焊缝溢料增加、拉丝、粘料，甚至出现材料碳化。
因此，在调试热板焊接工艺时，不能只关注加热时间，还应结合实际熔融深度进行判断。
对于伺服热板焊接机，可通过位移控制产品与热板的接触深度，使每次焊接的熔融量更加稳定。
三、产品与热板的接触压力
产品接触热板时，需要保持适当的加热压力。
如果压力过小，产品焊接面可能无法与热板充分贴合，导致局部加热不足，焊接面熔化不均匀。
如果压力过大，则可能将已经熔化的塑料过度挤出，使焊接区域缺少足够的熔融材料，反而降低焊接强度。
因此，加热阶段的压力应以保证工件与热板均匀接触为主，而不是压力越大越好。
四、熔融深度是否稳定
熔融深度是热板焊接工艺中的核心控制参数。
熔融深度过小，焊接面熔化不足，容易出现虚焊、焊接不牢和密封不良。
熔融深度过大，则会造成产品焊接后尺寸变短、焊缝塌陷、溢料严重，甚至可能挤压内部流道。
对于水箱、管路、过滤器、汽车容器等带有内部通道的产品，如果熔融量过大，还可能导致流道变窄或堵塞。
因此，在实际生产中，建议通过位移传感器或伺服系统，对产品熔融深度进行精确控制。
五、热板退出速度和转换时间
当产品焊接面加热完成后，工件需要与热板分离，热板退出，然后上下工件快速合模。
从热板退出到工件合模之间的时间，通常称为转换时间。
转换时间越长，熔融表面的热量损失越多。如果塑料表面在合模前已经开始冷却，就会影响分子之间的充分融合，导致焊接强度下降。
尤其是熔融温度较低、焊接面积较大或薄壁类产品，对转换时间更加敏感。
因此，热板退出动作应平稳、快速，设备各机构之间的动作衔接也应尽量紧凑。
六、焊接压力和焊接深度
两个塑料工件合模后，需要在一定压力下完成熔融层融合。
焊接压力过小，两个熔融面无法充分接触，容易产生气孔、缝隙或局部未焊合。
焊接压力过大，则容易将熔融塑料大量挤出，造成焊缝塌陷、产品变形和尺寸变化。
除了压力，还需要控制最终焊接深度。
对于精度要求较高的产品，建议采用焊接深度控制或位移控制，而不是单纯依靠气压或液压压力控制。
伺服驱动系统可以对焊接位置、速度和深度进行精确设定，有利于提高焊接一致性。
七、保压时间和冷却时间
工件合模后，塑料焊接区域仍然处于高温熔融状态，需要保持一定时间的压力，使焊缝逐渐冷却固化。
如果保压时间过短，产品脱离工装后，焊接区域可能出现回弹、变形、开裂或焊缝分离。
如果产品尺寸较大、壁厚较厚或焊接面积较大，则通常需要更长的保压和冷却时间。
需要注意的是，设备开模后产品表面看起来已经焊接完成，并不代表内部焊缝已经完全冷却。
因此，冷却时间应根据产品结构、材料和焊接面积进行合理设定。
八、工装夹具是否稳定可靠
热板焊接不仅取决于设备参数，工装夹具同样十分重要。
上下工装需要保证产品定位准确，并对产品提供足够的支撑。
如果工装定位不准，容易出现上下工件错位、焊缝偏移、局部压不到以及焊接面受力不均。
如果下模支撑不足，产品在加热或焊接过程中可能发生变形，特别是薄壁、异形或大尺寸产品。
工装设计时需要重点考虑：
- 产品定位基准；
- 焊接面平行度；
- 产品支撑强度；
- 脱模是否顺畅；
- 是否会压伤产品外观；
- 是否便于工人放料和取料。
稳定的工装夹具，是保证批量生产一致性的基础。
九、焊接面是否干净
产品焊接面应保持干净、平整，不应存在灰尘、油污、水分、脱模剂、毛边或其他杂质。
焊接面存在油污时，会影响塑料熔融层之间的结合，严重时还可能产生气泡、冒烟、异味以及密封不良。
因此，焊接区域原则上不建议随意涂油或刷油。
同时，注塑产品自身的尺寸偏差、缩水、变形和毛边，也可能造成焊接面接触不均匀。
在批量生产前，应对上下工件的焊接面尺寸、平整度和配合间隙进行检查。
十、热板表面是否粘料
热板长期使用后，表面可能出现塑料残留、划伤、涂层磨损或局部粘料。
如果热板表面存在残料，会影响下一件产品的受热状态，并可能污染产品焊接面。
热板表面的防粘涂层损坏后，容易出现拉丝、粘料和焊接面破坏。
因此，应定期检查和清理热板表面。
清理时应使用合适的工具，避免使用尖锐金属工具直接刮伤热板表面或防粘涂层。
十一、上下产品材料是否匹配
热板焊接通常适用于热塑性塑料，但并不是所有塑料之间都可以直接焊接。
上下两个工件最好使用相同材料，或者使用具有良好相容性的塑料材料。
如果两种材料的熔点、熔融黏度、收缩率和化学结构差异较大，即使表面已经熔化，也可能无法形成可靠连接。
此外，还需要关注以下材料因素：
- 原料批次变化；
- 回料添加比例；
- 玻璃纤维含量；
- 材料含水率；
- 添加剂和阻燃剂；
- 注塑成型条件。
相同的设备参数，在材料批次发生变化后，焊接结果也可能出现差异。
十二、焊接完成后的质量检查
热板焊接完成后，不能只通过外观判断产品是否合格。
应根据产品用途，进行相应的质量检测。
常见检查项目包括：
1. 外观检查
观察焊缝是否均匀，是否存在明显错位、缺口、烧焦、拉丝、溢料过多和产品变形。
2. 尺寸检查
检查产品焊接后的总高度、焊接深度以及关键装配尺寸是否符合要求。
3. 强度测试
根据产品结构，可进行拉伸、剥离、破坏或跌落测试，确认焊接强度是否达到标准。
4. 密封测试
对于水箱、管路、容器、过滤器等产品，可进行气密检测、水检或压力测试，确认是否存在漏水、漏气。
5. 内部结构检查
对于带有流道、腔体或过滤结构的产品，需要确认焊接溢料是否影响内部空间或堵塞通道。
常见焊接问题及检查方向
焊接不牢、虚焊
重点检查热板温度、加热时间、熔融深度、转换时间和焊接压力。
产品漏水、漏气
重点检查工装定位、焊接面平整度、产品尺寸、熔融深度和保压时间。
产品变形
重点检查热板温度、焊接压力、工装支撑以及冷却时间。
焊缝溢料过多
重点检查加热时间、熔融深度和焊接深度是否过大。
热板粘料、拉丝
重点检查热板温度、防粘涂层、材料状态和热板退出速度。
局部焊接不上
重点检查热板温度均匀性、产品焊接面平整度和工装定位精度。
