车大灯、尾灯怎么焊？超声波焊接与热板焊接工艺一次讲清
随着汽车照明系统不断向轻量化、集成化和智能化方向发展，汽车大灯、尾灯内部使用的塑料零部件越来越多。灯罩、灯壳、装饰框、导光件以及内部功能组件之间，都需要进行可靠连接。
相比螺丝固定、胶水粘接等传统方式，超声波焊接机和热板焊接机具有焊接速度快、自动化程度高、连接强度稳定等特点，因此广泛应用于汽车大灯、尾灯及相关塑料零部件的生产。
但两种设备的焊接方式和适用场景并不完全相同。
一、汽车灯具为什么大量采用塑料焊接？
汽车大灯和尾灯通常由多个塑料零部件组成，例如：
- 灯罩
- 灯壳
- 装饰框
- 导光条
- 反射组件
- 内部支架
- 灯座及功能塑料件
不同零部件不仅需要连接牢固，有些位置还要考虑外观、尺寸精度、密封性以及长期耐候性。
尤其是灯具内部结构，一旦焊接不稳定，可能出现松动、异响、变形等情况；而涉及灯壳密封的位置，还需要控制焊接后的整体密封效果。
因此，选择合适的塑料焊接工艺非常重要。
二、超声波焊接机在汽车大灯、尾灯中的应用
超声波焊接主要通过高频机械振动，使塑料接触面在短时间内产生热量并熔化，在压力作用下形成稳定连接。
它最大的特点就是：
速度快、效率高、焊接周期短。
对于汽车灯具内部尺寸相对较小、结构较规则的塑料零部件，超声波焊接具有明显优势。
常见应用
超声波焊接可用于：
- 汽车尾灯内部支架焊接
- 大灯内部塑料组件焊接
- 导光件固定
- 灯具装饰框焊接
- 小型灯罩与结构件焊接
- 塑料卡扣及安装件焊接
- LED灯具内部塑料零部件连接
根据产品结构不同，还可以结合超声波点焊、铆接、埋植等工艺进行加工。
超声波焊接的优势
1. 焊接速度快
单次焊接通常可以在较短时间内完成，非常适合汽车零部件批量生产。
2. 不需要胶水
属于塑料直接熔接工艺，可以减少胶水、溶剂等辅助材料的使用。
3. 自动化程度高
可以配合伺服系统、机械手、自动上下料以及专用工装，实现自动化生产。
4. 焊接外观整洁
合理设计焊接筋后，焊缝可以隐藏在产品内部，有利于保持灯具外观。
5. 参数容易管理
焊接时间、压力、能量、距离等参数都可以根据产品进行设置，有利于稳定生产。
三、热板焊接机在汽车灯具中的应用
对于尺寸较大、焊接面积较大或者焊缝较长的汽车灯具塑料件，热板焊接往往更加合适。

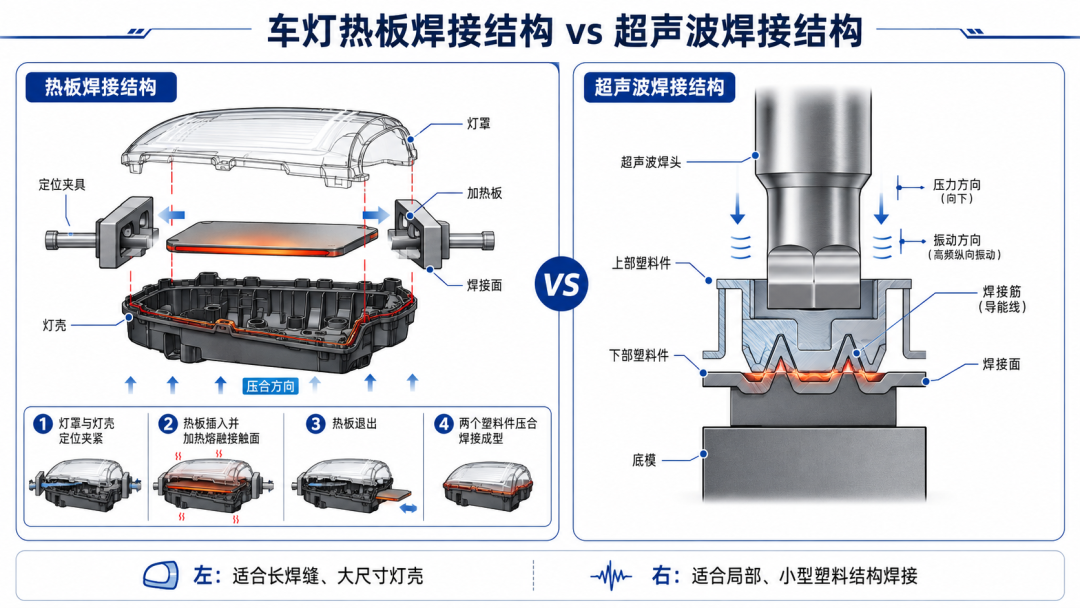

热板焊接的基本原理是：
首先通过加热板分别加热两个塑料零件的焊接面，使塑料表面达到熔融状态；随后加热板退出，上下工件迅速合模，在一定压力和时间下完成焊接。
整个过程可以理解为：
加热 → 熔化 → 热板退出 → 合模 → 保压冷却 → 焊接完成。
常见应用
热板焊接可以应用于：
- 汽车大灯灯壳焊接
- 汽车尾灯灯壳焊接
- 大尺寸塑料灯具组件
- 长焊缝塑料件
- 异形灯具塑料壳体
- 对焊接强度要求较高的塑料组件
对于较大的灯壳或者复杂轮廓产品，可以根据产品外形设计专用热模和上下冷模。
四、热板焊接汽车灯具有什么优势？
1. 适合大面积焊接
热板焊接不依赖超声波振动传递，因此对于尺寸比较大的汽车灯具更加友好。
即使焊接线较长，也可以通过合理设计热模，实现整体同步加热。
2. 对复杂轮廓适应性较强
汽车尾灯和大灯外形往往并不是规则的圆形或方形，而是带有大量曲线和异形结构。
热板可以按照产品焊接轮廓进行定制，因此比较适合复杂塑料壳体。
3. 焊接强度稳定
通过控制加热温度、熔化深度、焊接深度以及保压时间，可以获得比较稳定的焊接效果。
4. 适合伺服控制
现在越来越多汽车零部件厂家采用伺服热板焊接机。
相比传统气动结构，伺服驱动能够更加精确地控制：
- 加热位置
- 熔化深度
- 焊接深度
- 合模速度
- 焊接压力
- 保压位置
对于尺寸一致性和过程稳定性要求较高的汽车灯具项目更有优势。
五、超声波和热板焊接应该怎么选？
汽车灯具没有一种焊接方式可以适用于所有零件。
通常需要根据产品大小、材料、焊接面积、焊接线长度以及结构设计综合判断。
| 对比项目 | 超声波焊接 | 热板焊接 |
|---|---|---|
| 焊接速度 | 快 | 相对较慢 |
| 适合产品 | 中小型塑料件 | 中大型塑料件 |
| 焊接面积 | 较小 | 较大 |
| 长焊缝适应性 | 一般 | 较好 |
| 异形轮廓 | 需要考虑声波传递 | 适应性较强 |
| 自动化 | 高 | 高 |
| 焊接强度 | 稳定 | 稳定 |
| 模具形式 | 超声波焊头+底模 | 热模+上下冷模 |
| 典型应用 | 灯具内部组件 | 大灯、尾灯壳体及大型组件 |
简单来说：
小型零件、追求高速焊接，可以优先考虑超声波焊接。
大尺寸、长焊缝、复杂轮廓塑料件，可以重点考虑热板焊接。
六、汽车灯具焊接不能只看设备，还要看产品结构
在实际项目中，即使使用相同的设备，不同产品的焊接效果也可能存在明显差异。
影响焊接效果的因素包括：
塑料材料
汽车灯具常见塑料材料包括PC、ABS、PC+ABS、PP、PMMA等。
不同材料的熔点、刚性以及能量传递能力不同，需要选择相应的焊接工艺。
焊接筋设计
特别是在超声波焊接中，焊接筋的尺寸、角度和位置会直接影响能量集中效果。
合理的焊接筋可以让塑料更快熔化，提高焊接稳定性。
产品尺寸
产品越大，超声波在塑料件中的能量传递距离越长。
对于大型灯壳，需要重点考虑是否存在能量衰减问题。
工装支撑
灯具塑料件普遍存在异形曲面，如果底模支撑不足，焊接过程中容易产生震动或者产品变形。
因此专用工装的设计同样非常重要。
七、汽车灯具焊接正在向伺服化、自动化发展
随着新能源汽车和智能汽车快速发展，汽车灯具结构越来越复杂。
贯穿式尾灯、LED矩阵大灯、智能交互灯组等产品不断出现，也对塑料焊接设备提出了更高要求。
未来汽车灯具焊接设备将更加注重：
伺服精准控制、焊接参数数字化、过程数据记录、自动化上下料以及在线质量监控。
无论是超声波焊接机还是伺服热板焊接机，都正在从传统单机设备逐渐发展成为完整的自动化塑料焊接解决方案。
结语
汽车大灯、尾灯看似只是一个灯具总成，实际上内部包含大量精密塑料零部件，不同位置对焊接工艺的要求也完全不同。
超声波焊接速度快，更适合中小型灯具零部件和内部组件；热板焊接则更适合大型、长焊缝以及复杂轮廓的塑料灯具产品。
真正做好汽车灯具焊接项目，需要从产品材料、焊接结构、设备选型、工装设计以及工艺参数多个方面综合考虑。
只有让设备、模具和产品结构相互匹配，才能获得更加稳定、高效的汽车灯具塑料焊接效果。
